USBCNC + TB6560 初試

既然試了 MACH3, 那就順便把 USBCNC 也試一下.

先安裝軟體, 有點麻煩, 請網路自行搜一下…

然後, 打開軟體, 改字形到你看得懂的.

重啟.

升級韌體

韌體升級

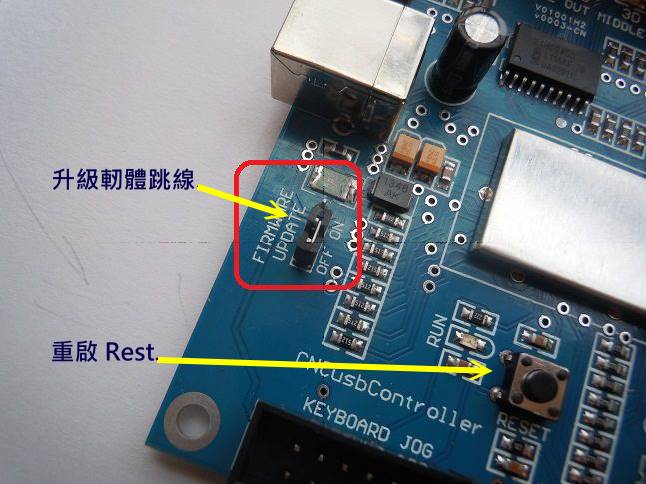

usbcnc 板的 FIRMWARE UPDATE 跳線到 ON

然後接上電腦.

先註冊.
升級韌體.
成功後, 將跳線調回 OFF. 重啟板子.
完工.
PC 接板子完工.

usbcnc 板 : 注意 ! 要先斷電才能接

接 TB6560 接法:

步進電機接法

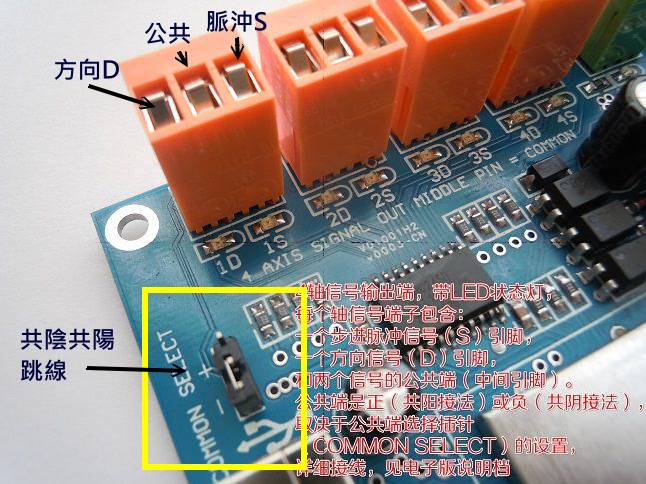

四軸以 1D1S , 2D2S , 3D3s, 4D4s 表示, 不是 xyza.

基本上, 我們以 1D1S = X, 2D2S =Y …

每個接座有三個腳, 依序為 : 方向D + , +5V , 脈沖 S+.

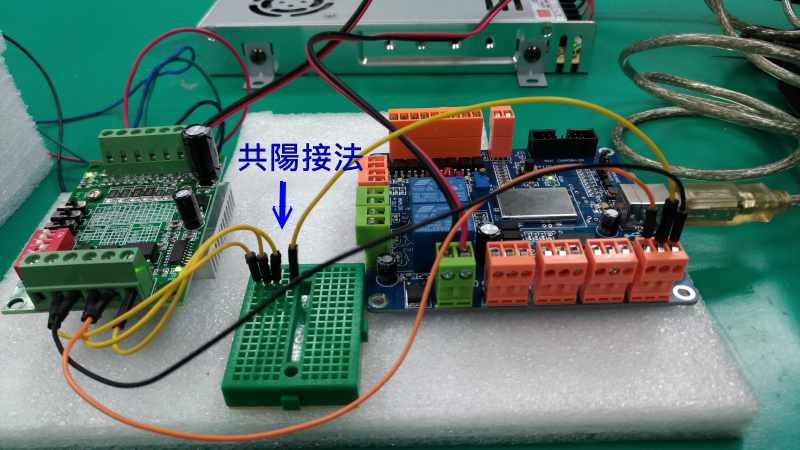

共陽接法

建議比照 mach3 共陽接法,
1D 接 TB6560 CW-
1S 接 TB6560  CLK-
5v+那條接到麵包板, TB6560 的三個 + , 接到麵包板, 連成一塊

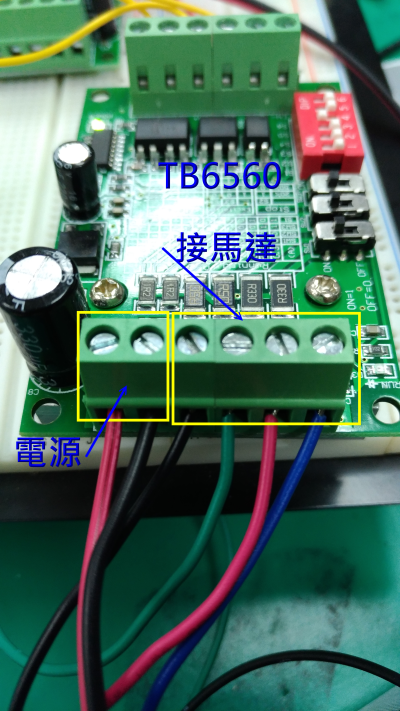

TB6560 — 步進馬達 :

TBˊ6560接馬達

馬達的黑線 接 TB6560 A+
馬達的綠線 接 TB6560 A-
馬達的紅線 接 TB6560 B+
馬達的藍線 接 TB6560 B-
24V電源正級 接 24V+
24V電源負級 接 GNU

接好後, 通電. usbcnc 軟體內測試一下 X 軸的移動.

限界開關:

如圖, 板子的+1接限界開關的NO,  板子的-1接限界開關的 COM

下個指令 : G1 X100, 讓X軸移動, 然後觸發限界開關, X軸應該就停了, 軟體界面X軸變紅色.

完工
